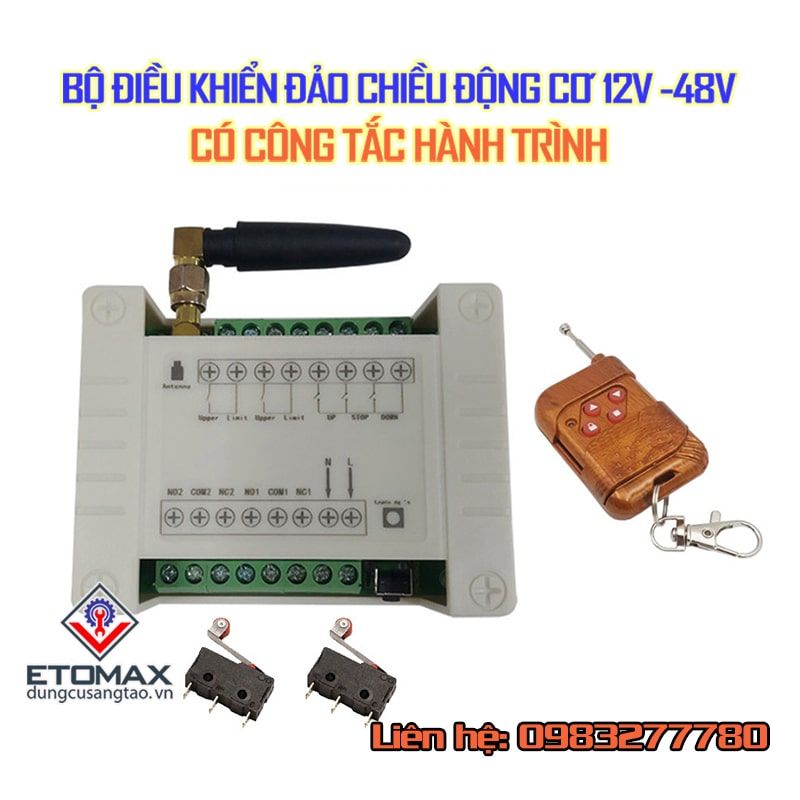

Bộ điều khiển đảo chiều động cơ 12v - 48v có kèm công tắc hành trình

Bộ điều khiển đảo chiều động cơ 12V - 48v với công tắc hành trình là một sản phẩm thế hệ mới giúp bạn kiểm soát động cơ và thiết bị điện của mình một cách hiệu quả và linh hoạt. Công tắc có chức năng điều khiển quay xuôi, quay ngược, dùng cho động cơ DC hoặc AC và cũng có thể sử dụng cho động cơ 380v thông qua khởi động từ. Đặc biệt công tắc này có thể đấu nối với công tắc hành trình để kiểm soát hành trình lên xuống của động cơ và cũng có thể đấu với công tắc tay.

Chú ý: Động cơ AC dùng tụ thường dòng khởi động sẽ lớn hơn dòng duy trì rất nhiều, vì vậy chỉ nên dùng khoảng nửa công suất chịu tải của mạch, nếu động cơ công suất lớn nên dùng thêm khởi động từ

THÔNG SỐ KỸ THUẬT: BỘ CÔNG TẮC ĐIỀU KHIỂN ĐẢO CHIỀU ĐỘNG CƠ DC CÓ CÔNG TẮC HÀNH TRÌNH

- Nguồn hoạt động: dc 12v - 48v

- Tần số điều khiển: 315Mhz

- Chịu tải: ~2200W

- Kích thước: 95x62x29mm

- Nhiệt độ làm việc: -10 ° C ~ + 70 ° C

- Anten công suất lớn cho khả năng nhận tín hiệu điều khiển nhạy và xa

CÁC CHẾ ĐỘ HOẠT ĐỘNG CỦA BỘ ĐIỀU KHIỂN ĐẢO CHIỀU ĐỘNG CƠ 12V - 48V CÓ CÔNG TẮC HÀNH TRÌNH

Chế độ 1: Chế độ không tự giữ (bấm giữ phím trên điều khiển thì rơ le đóng, nhả phím thì rơ le nhả), ứng dụng điều khiển đảo chiều chế độ không tự giữ
Chế độ 2: Chế độ đảo chiều tự giữ (bấm nhả phím lên thì động cơ quay xuôi, bấm nhả phím xuống thì động cơ quay ngược, bấm nhả phím dừng thì động cơ dừng)
Chế độ 3: Chế độ điều khiển độc lập từng rơ le (Bấm nhả phím lên thì rơ le 1 đóng, bấm lần nữa thì rơ le nhả, phím xuống tương tự)

Các chức năng chính của bộ công tắc điều khiển đảo chiều động cơ DC

- Có thể dùng thêm 2 công tắc hành trình để giới hạn hành trình động cơ bằng cách đấu vào 4 chân điều khiển hành trình như hình

- Chức năng đấu công tắc bấm tay nối dây trực tiếp vào bộ điều khiển (Up-Stop-Down)

- Chức năng học lệnh điều khiển bất kì mã cố định, mã học, mã máy tính.., tần số 315Mhz để thêm điều khiển hoặc khi mất điều khiển có thể làm lại.

- Có còi chip để báo tín hiệu điều khiển

- Có thể học thêm điều khiển để sử dụng cùng lúc hai điều khiển hoặc rất nhiều điều khiển cùng một lúc

HƯỚNG DẪN CÁCH ĐẤU NỐI VỚI ĐỘNG CƠ VÀ ĐẤU NỐI VỚI KHỞI ĐỘNG TỪ

Chú ý: Đối với động cơ AC dùng tụ thường dòng khởi động sẽ lớn hơn dòng duy trì rất nhiều, vì vậy chỉ nên dùng khoảng nửa công suất chịu tải của mạch, nếu động cơ công suất lớn nên dùng thêm khởi động từ
