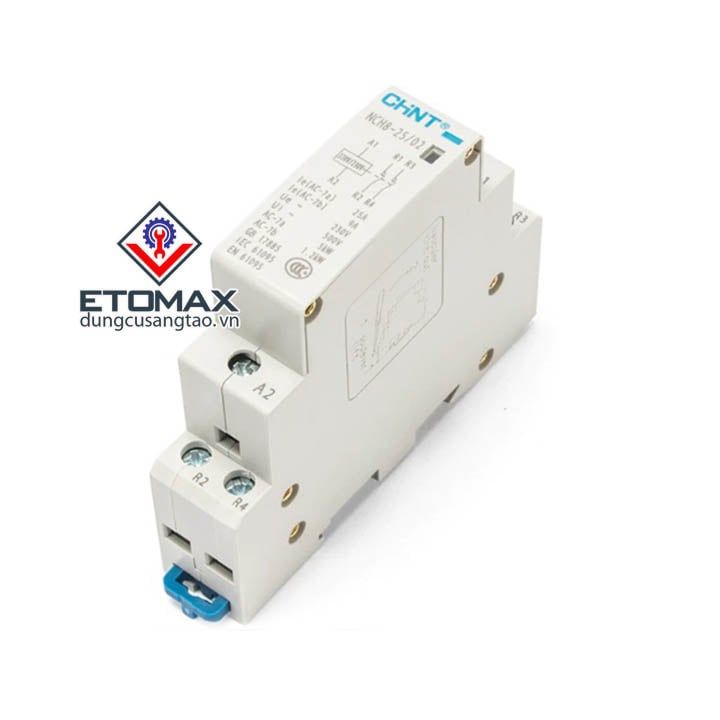

Khởi động từ 1 pha CHINT NCH8 20A/25A

Khởi động từ là một loại khí cụ điện dùng để điều khiển đóng ngắt và bảo vệ quá tải (khi lắp thêm bảo vệ nhiệt).

Khởi động từ đơn có cấu tạo gồm:

1. Cuộn hút tạo lực hút nam châm (thông thường khởi động từ đi kèm máy nén khí cũ nhập khẩu Nhật Bản thì dòng điện định mức của cuộn hút là 200V/220V)
2. Lõi thép từ tính: gồm lõi thép cố định và lõi thép đi động, lõi thép nam châm có thể có dạng EE, EI hoặc CI
3. Lò xo phản lực có tác dụng đẩy phần lõi thép di động về vị trí ban đầu.
4. Tiếp điểm (thường đóng và thường mở). Các tiếp điểm này có cấu tạo bằng đồng và được tráng bạc
5. Hệ thống dập hồ quang điện gồm nhiều vách ngăn bằng kim loại đặt cạnh bên 2 tiếp điểm tiếp xúc nhau , nhất là các tiếp điểm chính của khởi động từ.

Khởi động từ 1 pha CHINT NCH8 20A/25A tương đương công suất 4400w/5500w.

Ví dụ: Bạn muốn lắp công tắc cảm biến ánh sáng cho một hệ thống đèn chiếu sáng đường để bật tắt tự động theo ánh sáng. Công suất dàn đèn là 700w. Công suất dòng khởi động của dàn đèn lên cao vượt quá công suất tải cho phép của công tắc cảm biến ánh sáng. Lúc này bạn bắt buộc phải dùng khởi động từ CHINT NCH8 20A/25A để bảo vệ thiết bị và giúp nó duy trì khả năng hoạt động được lâu dài.

Đặc điểm nổi bật của khởi động từ CHINT NCH825A

- Tiếp điểm có độ bền chịu mài mòn cao.

- Khả năng đóng – cắt cao.

- Thao tác đóng – cắt dứt khoát.

- Tiêu thụ công suất ít nhât.

Thông số kỹ thuật:

- Tên sản phẩm: Khởi động từ 1 pha 25A Chint

- Ie(AC-7a): 25A

- Ie(AC-7b): 9A

- Ue: 230V

- Ui: 500V

- AC-7a: 5kW

- AC-7b: 1.2kW

Cách đấu nối khởi động từ NCH8 với thiết bị
